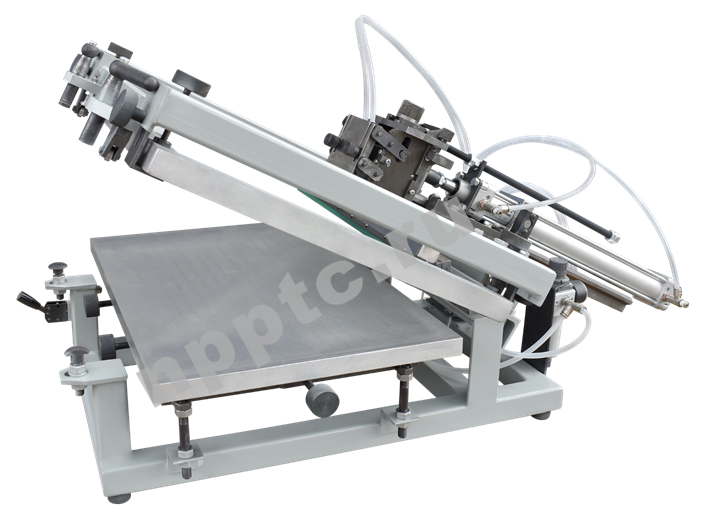

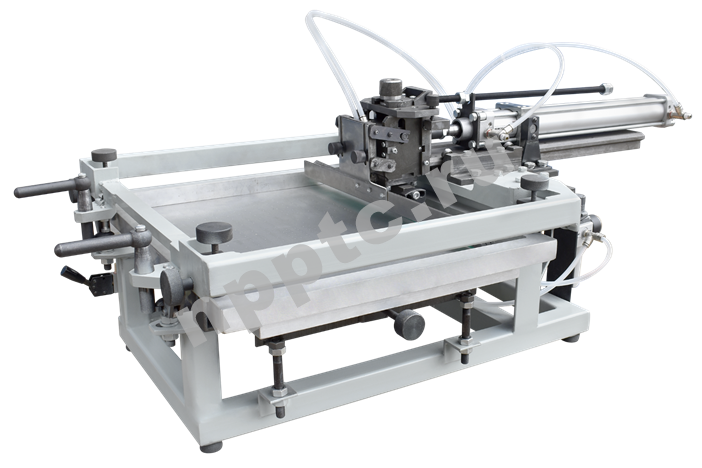

Установка трафаретной печати настольная

Предназначена для мелко и средне-серийных производств при нанесения паст методом трафаретной печати на различные поверхности (подложки) и материалы, такие как керамика, металл, стекло, пластик.

Отрасль применения

Электронная промышленность

Полиграфическая промышленность

Машиностроительная

Автомобильная промышленность

Текстильная промышленность

Авиакосмическая промышленность

Система менеджмента качества сертифицирована (ISO 9001:2008)

Заказать оборудование Схема сотрудничества

Основные технические характеристики УТПН/500х300
Производительность оттисков, шт./час, не менее	300
Размер трафаретной рамки, не более, мм	500х600
Размеры подложки, не более, мм	500х300
Скорость перемещения ракеля, контрракеля, мм/с	200
Давления ракеля, Н	2…200
Угол наклона ракеля к сетке, град	75±15
Фиксация подложки	Вакуумом
Расход сохатого воздуха, л/мин	45
Давление сжатого воздуха, кгс/см2	6
Габаритные размеры, ДхШхВ, мм	1000х600х460
Масса, не более, кг	80

Превосходная повторяемость и высокое качество нанесения пасты, достигаются за счет возможности регулировки величины давления ракеля и поддержания этого значения постоянным в процессе всего цикла нанесения, а также за счёт применения специальных фиксаторов и плавающего крепления ракеля.
Универсальные держатели позволяют использовать металлические, полиуретановые, резиновые и пластиковые ракели.
Функция управления педалью (работа ракеля) делает работу простой и удобной.
Размер установки небольшой, её можно разместить прямо на рабочем столе и его легко транспортировать.
Длина, ширина и угол ракеля для печати регулируются для обеспечения качественной печати.
Давление ракеля контролируется и может быть отрегулировано.
Регулировка скорости движения ракелей.
Регулировка высоты ракелей относительно трафарета.
Управление осуществляется с помощью нажимной педали.
Функция аварийной остановки в случае ошибок в процессе печати.
Простота чистки и технического обслуживания.

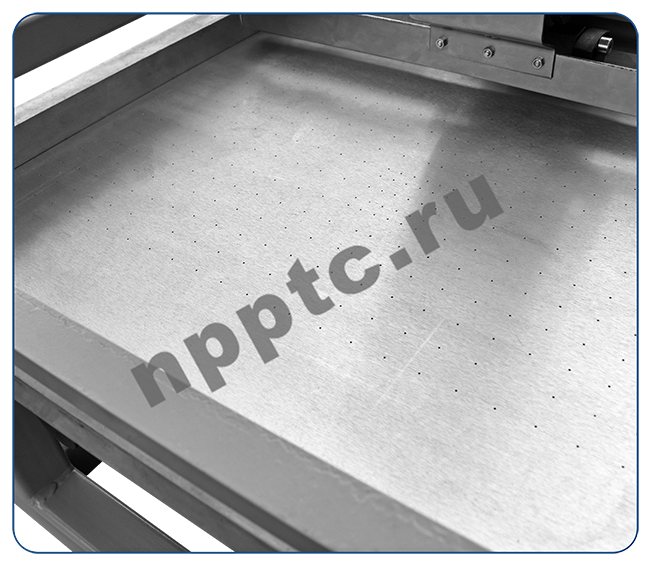

Настольная установка трафаретной печати состоит из рамки с трафаретодержателем, ракеля и вакуумного стола для фиксации подложки.

Обрабатываемый материал размещается на вакуумном столе и ориентируется относительно трафарета. Трафаретная рамка, с предварительно нанесённой пастой, вручную опускается и фиксируется в рабочем положении. Механизм перемещения ракеля совершает рабочий ход (регулируемый) и возвращается в исходное положение. После окончания печати необходимо ослабить фиксаторы рамки и забрать напечатанное изделие. Установка дополнительно комплектуется вакуумным насосом.

Установка трафаретной печати предназначена для мелко и средне-серийных производств и используется при нанесении паст на различные поверхности:

Нанесение паяльных паст на контактные площади печатных плат для пайки и крепления радиокомпонентов (например: для изготовления мембранных переключателей).
Печать электропроводящими и люминофорными пастами для получения светящихся изделий в технических применениях и рекламе.
Нанесение теплопроводящих линий на стекла (часто используется в автомобильной промышленности).
Текстильные изделия (возможность получения толстого слоя краски).
Изделия из дерева для нанесения различных узоров и логотипов.

Настольная установка трафаретной печати УТПН — это профессиональное решение для предприятий, которым необходима стабильная точность, высокий контроль технологического процесса и повторяемый результат при нанесении паст и функциональных покрытий. Компактная конструкция позволяет разместить оборудование непосредственно на рабочем столе, исключив необходимость в дополнительных площадях и обеспечив максимальную мобильность при сохранении заводского уровня надежности.

Когда важно качество каждого оттиска

Оборудование разработано с учетом требований мелко- и среднесерийного производства. Оно демонстрирует точное позиционирование, аккуратную работу ракеля и уверенную фиксацию подложки вакуумным столом — все это обеспечивает одинаковое и чистое нанесение пасты на каждом изделии. Благодаря регулируемому давлению, скорости и углу наклона ракеля исключаются дефекты, связанные с человеческим фактором.

Универсальность применения

Настольная установка трафаретной печати подходит для работы с различными материалами:

металлом,
стеклом,
пластиком,
керамикой,
текстильными и композитными изделиями.

Оборудование одинаково эффективно справляется как с нанесением паяльных паст в электронике, так и с декоративными или функциональными покрытиями, востребованными в машиностроении, автомобильной и авиационной промышленности, рекламе и сувенирной продукции.

Продуманная механика — комфорт оператора

Все создано для удобства и точности работы:

Педальное управление — свободные руки для подготовки изделия.

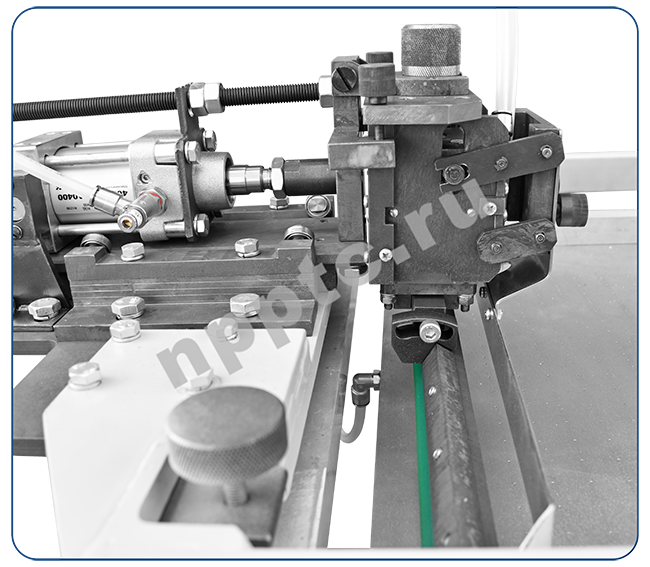

Плавающее крепление ракеля для равномерного контакта с трафаретом.
Возможность использования ракелей разных типов и материалов.
Быстрая регулировка параметров без остановки процесса.
Моментальная очистка и легкое обслуживание.

Дополнительная комплектация вакуумным насосом позволяет сразу запускать производство без необходимости приобретать внешнее оборудование.

Надежность промышленного уровня

ООО «Техно-центр» — российский производитель с более чем 30-летним опытом разработки и изготовления специализированного оборудования. Полный производственный цикл, собственная конструкторская база, патенты и система менеджмента качества, сертифицированная по ISO 9001:2008, гарантируют долговечность и соответствие техники требованиям современного машиностроения.

Завод успешно поставляет продукцию как малому бизнесу, так и высокотехнологичным предприятиям оборонно-промышленного комплекса и научно-исследовательским институтам. Многолетняя репутация подтверждена отзывами заказчиков и надежностью оборудования в эксплуатации.

Выгоды для предприятия

Приобретая настольную установку трафаретной печати, вы получаете:

высокое качество нанесения паст и покрытий;
минимизацию брака и снижение затрат на производство;
оптимизацию трудовых процессов без обучения сложным навыкам;
гибкость переналадки при смене типоразмеров изделий;
доступную стоимость владения и обслуживание на территории РФ.

Ваш технологический партнер

Мы открыты к сотрудничеству и готовы предложить:

индивидуальное исполнение под ваши требования,
помощь в разработке технологического процесса,
выгодные условия поставки и сопровождение,
техническую поддержку на всех этапах эксплуатации.

Если вам необходимо компактное, но профессиональное решение — настольная установка трафаретной печати «Техно-центр» станет надежным инструментом для вашего производства. Свяжитесь с нами, и мы подберем оптимальную конфигурацию под задачи вашей компании.
