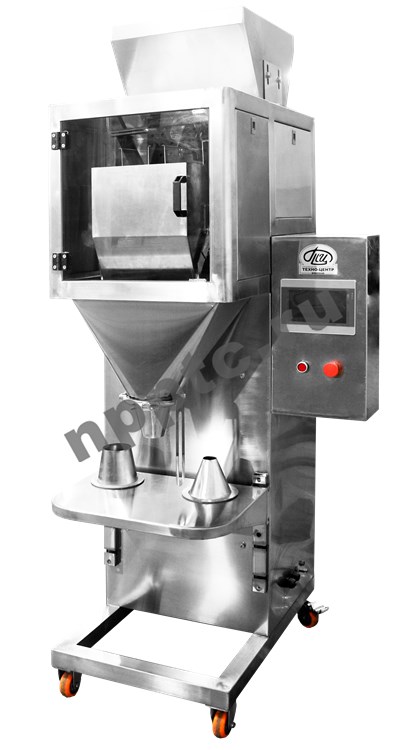

Вибродозатор

В современном промышленном производстве и лабораторных исследованиях задача точного и равномерного дозирования сыпучих материалов является одной из ключевых. Будь то добавление микронных порций катализатора в химический реактор или непрерывная подача инертных материалов в доменную печь — стабильность процесса напрямую зависит от надежности дозирующего оборудования.

Конструкция вибродозатора подчинена единой цели: преобразовать энергию привода в направленное движение частиц с минимальными потерями и максимальной равномерностью потока. Ключевой признак классификации — тип вибропривода.

Электромагнитные приводы работают в резонансном режиме и обеспечивают высокую точность, но чувствительны к изменению загрузки лотка, поэтому их применяют преимущественно в лабораторных и весовых дозаторах малой производительности.

Электромеханические (дебалансные) приводы используют центробежную силу вращающихся грузов, их амплитуда регулируется механически, а вибрация практически не зависит от массы материала — это делает их незаменимыми в тяжелой промышленности при работе с рудой, щебнем и цементным клинкером.

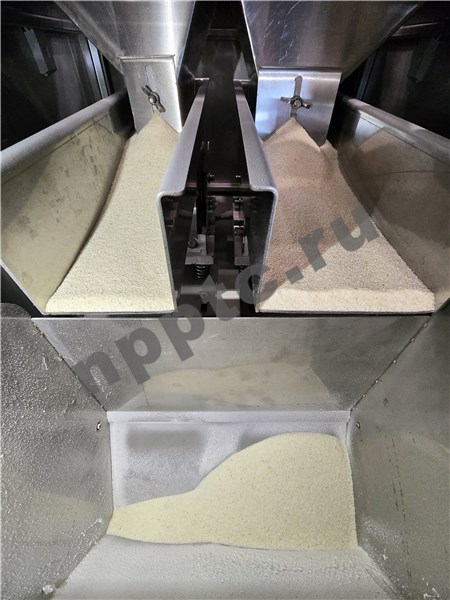

Важнейший геометрический параметр — угол установки вибратора относительно плоскости лотка, который обычно составляет 20–30 градусов. Благодаря этому вектор колебаний раскладывается на вертикальную составляющую (микроподброс частицы) и горизонтальную (ее смещение вперед). Изменяя этот угол, можно регулировать скорость транспортировки без изменения мощности привода. Сам рабочий орган — лоток или закрытая труба — выполняется из износостойкой стали или футеруется полиуретаном при работе с абразивными материалами, а для пищевых и химически агрессивных сред используется нержавеющая сталь с зеркальной полировкой внутренней поверхности.

Отдельного внимания заслуживает система упругой развязки. Вибродозатор опирается на пружинные или резинометаллические амортизаторы, собственная частота которых в 3–4 раза ниже рабочей частоты привода. Это так называемый зарезонансный режим, при котором динамические нагрузки практически не передаются на фундамент и окружающие конструкции. Загрузочный бункер при этом механически отделен от вибрирующего лотка через гибкие уплотнители из ткани или резины — иначе вибрация вызвала бы неконтролируемое обрушение материала. Для липких и слеживающихся продуктов в конструкцию бункера дополнительно интегрируют пневмовстряхиватели или циклически работающие вибраторы малой мощности.

Преимущества использования

• Высокая точность: Возможность регулировки в широком диапазоне.
• Бережное обращение: Минимальный износ материала (актуально для хрупких гранул) и самого оборудования (нет трущихся деталей).
• Отсутствие залипания: Вибрация предотвращает налипание влажных или липких материалов на стенки лотка.
• Простота конструкции: Низкая стоимость обслуживания и высокая надежность.

Дополнительная комплектация

Современный вибродозатор — это интегрируемое в АСУ ТП (автоматизированную систему управления технологическим процессом) устройство. Расширенная комплектация включает:

• Частотные преобразователи и блоки управления: Позволяют плавно менять амплитуду, а в некоторых моделях — жестко переключать частоту для подстройки под резонанс системы или характеристики материала.
• Весовые датчики (тензодатчики): Система «вибролоток + весы» позволяет работать в режиме точного весового дозирования: лоток работает на максимальной скорости до набора 90% массы, затем переходит в режим покапельной подачи.
• Системы аспирации и пылеподавления: Герметичные кожухи и подключение к вытяжке обязательны для тонкодисперсных токсичных или взрывоопасных материалов.
• Дегазирующие устройства: Необходимы для уплотнения и удаления воздуха из аэрированных (насыщенных воздухом) порошков перед дозированием
