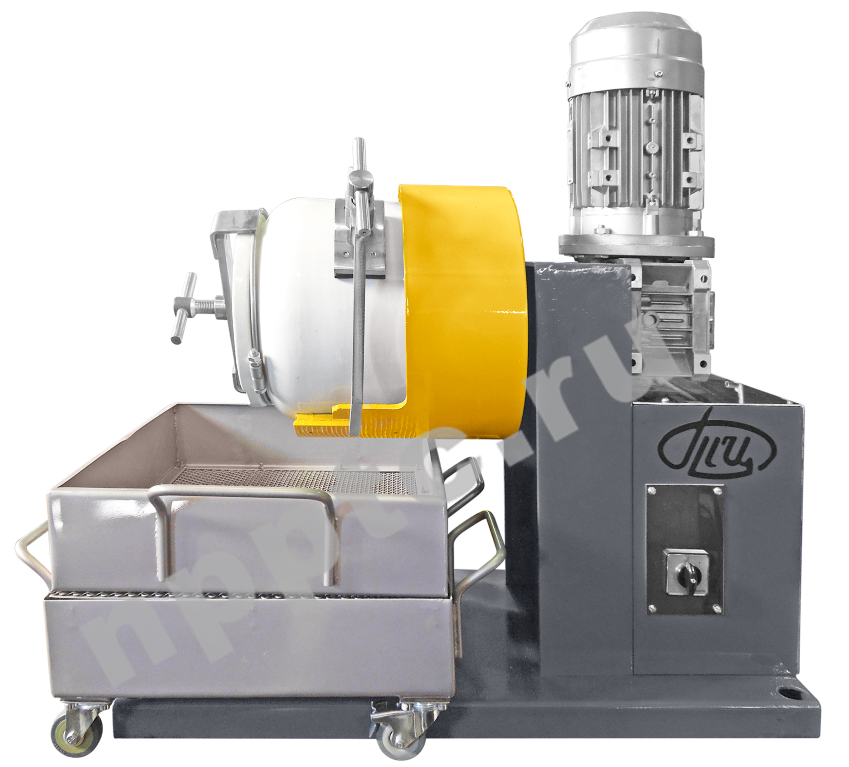

Купить лабораторные консольные шаровые мельницы (со съемным фарфоровым барабаном)

Лабораторные консольные шаровые мельницы (со съемным фарфоровым барабаном)

Лабораторные консольные шаровые мельницы предназначены для мокрого и сухого тонкого размола материалов мелющими телами, могут применяться для смешивания порошков, паст и приготовления суспензий.

Отрасль применения

Горнодобывающая / Минералогическая

Химическая / Металлургическая

Керамическая / Стеклянная промышленность

Электронная

Полимерные материалы / Лакокрасочная

Фармацевтическая / Косметическая

Пищевая

Система менеджмента качества сертифицирована (ISO 9001:2008)

Заказать оборудование Схема сотрудничества

Модель	МШФ-0,5	МШФ-1	МШФ-2	МШФ-4	МШФ-8	МШФ-12
Общий объем, л	0,5	1	2	4	8	12
Рабочий объем, л	0,125	0,25	0,5	1	2	3
Частота оборотов об/ мин	90	80	60	60	60	60
Максимальная загрузка, кг **	1,5	3	6	12	24	36
Установленная мощность, кВт **	1,1	1,1	1,1	1,1	1,1	1,1
Габаритные размеры (ДxШxВ), мм	800 х500 х840	800 х500 х840	800 х500 х840	800 х500 х840	800 х500 х840	800 х500 х840
Масса, не более, кг	95	100	105	110	115	120

Технические характеристики шаровых мельниц				Серии МШФ
Основное применение				Тонкий и сверхтонкий размол, истирание, смешивание
Принцип воздействия на материал				Удар, истирание
Применяется для материалов				Твердых, средней твердости, мягких, хрупких, волокнистых
Тип размола				Сухой / Мокрый
Материал размольного барабана				Фарфор / Нержавеющая сталь
Исполнение внутренней поверхности барабана (опция)				Оксид алюминия Al₂O₃, Полиуретан, Оксид циркония ZrO₂, Полипропилен, Резина, Карбид кремния SiC, Фарфор, Карбид вольфрама WC, Агат, Яшма.
Рабочий объем (шары + материал) *				30-35 % от общего объема (возможно до 50%)
Максимальные размеры загружаемого материала, мм *				До 80 мм
Конечная дисперсность материала *				До 1-10 мкм
Оптимальный диаметр применяемых шаров *				5-20 мм
Защита от перегрузки по току				предусмотрено
Плавный пуск и плавное торможение				предусмотрено
Регулировки частоты оборотов				Частотным преобразователем
Задание времени работы				Таймером
Подключение к сети электропитания				220В, 50Гц

* Данные параметры зависят от физико-механических свойств размалываемого материала и определяются опытным путем при обработке технологии на каждом отдельном виде материала.
** Расчет максимальной загрузки шаров и материала произведен с учетом массы керамических мелющих шаров. Для загрузки стальных шаров (нерж. сталь, ШХ-15) или шаров из карбида вольфрама может потребоваться увеличение мощности электродвигателя (зависит от количества шаровой загрузки, типа мелющих тел, а также от удельного веса размалываемого материала).

Модель	МШФА-2	МШФА-4	МШФА-8	МШФА-12	МШФА-15	МШФА-25
Общий объем, л	2	4	10	15	20	30
Рабочий объем, л	0,5	1,5	2,5	3,5	5	7
Частота оборотов об/ мин	90	80	60	60	60	60
Максимальная загрузка, кг **	5	10	18	26	32	56
Установленная мощность, кВт **	1,5	1,5	1,5	1,5	1,5	1,5
Габаритные размеры (ДxШxВ), мм	1350 х750 х1450	1350 х750 х1450	1350 х750 х1450	1350 х750 х1450	1350 х750 х1450	1350 х750 х1450
Масса, не более, кг	495	500	505	520	535	550

Технические характеристики шаровых мельниц				Серии МШФА
Основное применение				Тонкий и сверхтонкий размол, истирание, смешивание
Принцип воздействия на материал				Удар, истирание
Применяется для материалов				Твердых, средней твердости, мягких, хрупких, волокнистых
Тип размола				Сухой / Мокрый
Материал размольного барабана				Фарфор / Нержавеющая сталь
Исполнение внутренней поверхности барабана (опция)				Оксид алюминия Al₂O₃, Полиуретан, Оксид циркония ZrO₂, Полипропилен, Резина, Карбид кремния SiC, Фарфор, Карбид вольфрама WC, Агат, Яшма.
Рабочий объем (шары + материал) *				30-35 % от общего объема (возможно до 50%)
Максимальные размеры загружаемого материала, мм *				До 80 мм
Конечная дисперсность материала *				До 1-10 мкм
Оптимальный диаметр применяемых шаров *				5-20 мм
Защита от перегрузки по току				предусмотрено
Плавный пуск и плавное торможение				предусмотрено
Регулировки частоты оборотов				Частотным преобразователем
Задание времени работы				Таймером
Подключение к сети электропитания				380В, 50Гц

Дополнительная комплектация и модернизация:

Комплектование мельницы размольными барабанами из различных материалов, а также дополнительными фиксаторами размольных барабанов.

Материал

Объем барабана, л

0,5

Яшма/ агат

✔

Карбид вольфрама WC

✔

Диоксид циркония ZrO2

✔

Оксид алюминия Al2O3

✔

Нержавеющая сталь/ черная сталь

✔

Фарфор

✔

Фторопласт/ нейлон

✔

Полиуретан

✔

Комплектование мельницы размольными шарами и из различных материалов:

Материал	Диаметр шаров
Материал	6 мм	8 мм	10 мм	15 мм	20 мм	25 мм	30 мм	40 мм	50 мм
Агат			✔	✔	✔	✔
Карбид вольфрама WC		✔	✔
Оксид алюминия Al₂O₃	✔	✔	✔	✔	✔	✔	✔	✔	✔
Оксид циркония ZrO₂	✔	✔	✔	✔	✔	✔	✔	✔	✔
Нержавеющая сталь	✔	✔	✔	✔	✔	✔	✔	✔	✔
Сталь ШХ 15	✔	✔	✔	✔	✔	✔	✔	✔	✔
Фарфор			✔	✔	✔	✔	✔

Изменение габаритов станины.
Изготовление электрической части во взрывобезопасном исполнении.
Подача в рабочую камеру инертного газа (азот, аргон).

Нож РВМ-400

Конструкция мельниц МШФА имеет повышенное удобство при загрузке/выгрузке материала из размольного барабана. Конструкция мельницы обеспечивает автоматизированный наклоном барабана.
Несомненным преимуществом консольной мельницы с автоматизированным наклоном барабана является отсутствие необходимости вынимать барабан из мельницы (особенно при работе с барабанами объемом 8 л и 12 л, которые имеют значительный вес) и осуществлять его транспортировку от мельницы до стола и обратно: это исключает риск разбить барабан. Барабан вынимается только в случаем замены вследствие износа. Применение мельниц с автоматизированным наклоном является предельно удобным и полностью исключает человеческий фактор.

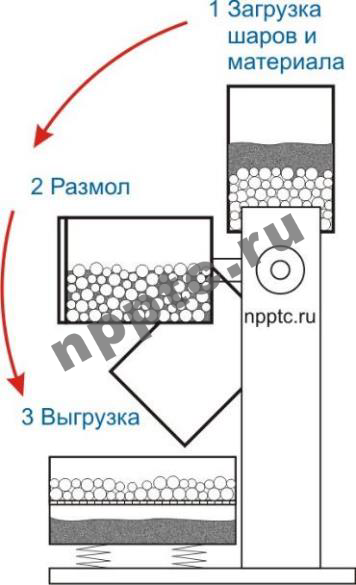

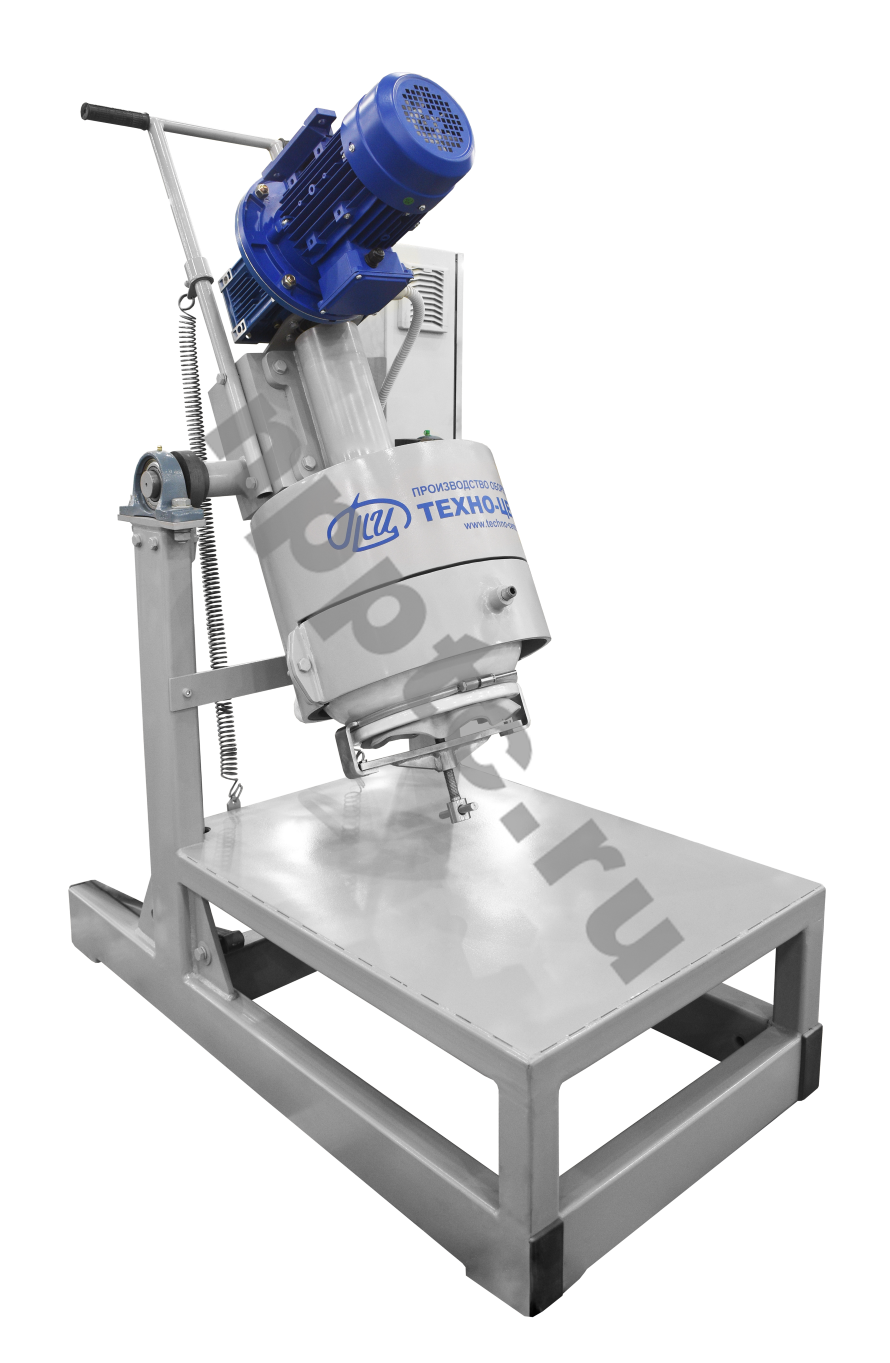

Система управления позволяет изменять положение барабана (от +60° до -60° относительно горизонта) для автоматизации загрузки и выгрузки материала – выполняется оператором с пульта.

До размола 3-5 мм

После размола 45 мкм и менее

Пример размола стеклянной крошки на шаровой мельнице с фарфоровым барабаном МШФА-12.

Шаровая мельница консольная представляет собой массивную станину (1), в верхней части которой на подшипниковой опоре (2) установлен вращающийся цилиндрический барабан (3), а также на отдельной площадке мотор-редуктор (4). Через люк (5) в барабан мельницы загружаются шары и материал для измельчения.

После окончания рабочего цикла, содержимое барабана ссыпается в двухуровневый поддон (5), верхний уровень которого представляет собой решетку для сепарации размольных тел и готового материала. Также имеется возможность выгрузки через решетчатую крышку, при использовании кожуха для беспылевой выгрузки или сливом готовой суспензии через перфорированный стакан с шаровым краном.

Примеры размалываемых материалов
Оксиды железа	Покрытия для бумаги	Ферросплавы	Карбид вольфрама
Графит	Чернила/пигменты	Известь, глина	Карбид бора
Кремний	Стеклянные ферриты	Оксид алюминия	Карбид кремния
Кварцевый песок	Цементный клинкер	Пьезокерамика	Кобальт
Тонер	Железная руда	Оксид циркония	Медь
Пластик	Катализаторы	Алюминий	Никель
Силикат-глыба	Ферриты	Оксид бериллия	Глазури
Стекло	Какао-бобы	Фарм. субстанции	Сурик
Эмали	Осадки сточных вод	Грунты	и многое другое

Мельницы шаровые с приводом от валков могут использоваться в лабораториях, мелкосерийных, а также крупных промышленных производствах и позволяют выполнять:
Сухой размол материалов различной твердости	Сухой размол широкого спектра материалов (в том числе трудноразмалываемых) с широким выбором футеровки барабана и материала мелющих шаров, в том числе размол в среде инертных газов.
Мокрый размол материалов различной твердости	Мокрый размол порошков в различных средах (вода, спирт, ацетон и т.п.), ( и измельчение и перетир невязких паст, приготовление эмалей и глазурей.
Смешивание порошков, суспензий и паст	Сухое смешивание порошков (в том числе различных по размеру), как с шарами, так и в пустом барабане, смешивание суспензий, приготовление паст и поддержание готовых паст в “живом” текучем состоянии.

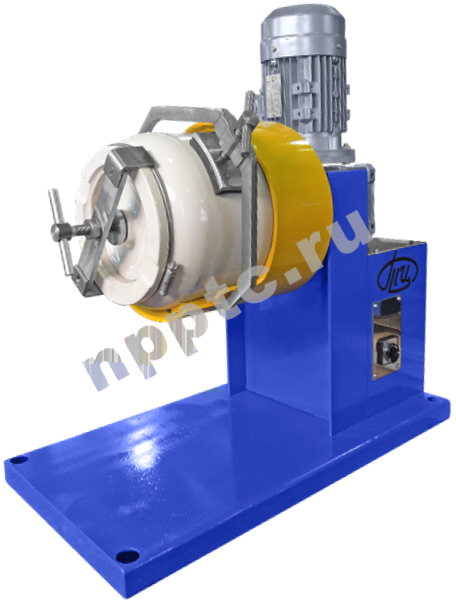

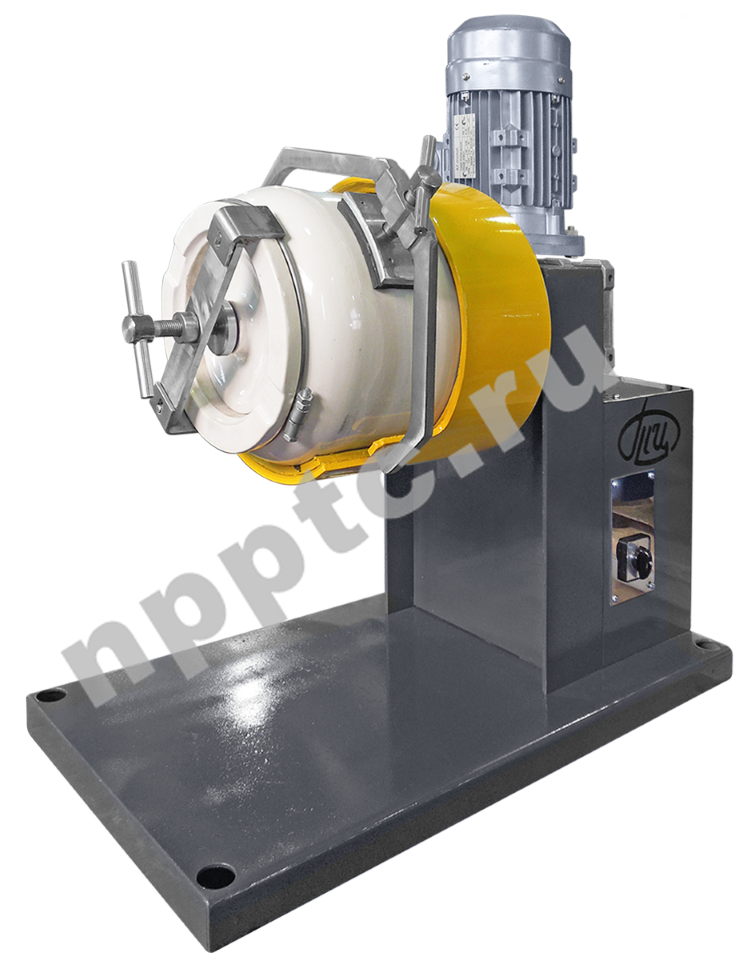

Лабораторная шаровая мельница МШФ-8

Конструкцией мельниц серии МШФ обеспечивается возможность установки фарфоровых барабанов ГОСТ9147-80 (2, 4, 8, 12 л). Мельницы МШФ используются для тонкого размола и широко применяются в производстве изделий из тонкой керамики, приготовления глазурей, сурика, эмалей, пигментов, фармацевтических препаратов: в результате размола получается порошок, свободный от металлических примесей (намола).

Рекомендуются к применению в лабораториях и производствах, позволяют выполнять:

Тонкий и сверхтонкий (<1 мкм) размол:

Сухой или мокрый размол широкого спектра материалов

Смешивание:

Могут применяться как смеситель

Описание принципа работы мельницы:

Лабораторная консольная мельница с съемным барабаном представляет собой станину, на которой размещен мотор-редуктор, подшипниковые опоры и стальной ложемент для установки съемного барабана. Габарит ложемента изготавливается исходя из требуемого Заказчику объема съемного барабана. В качестве барабана могут применяться покупные барабаны (и размольные стаканы) из самых разнообразных материалов: фарфор, яшма, агат, оксид алюминия, оксид циркония, карбид вольфрама, карбид кремния, полиуретан и прочие. Мельница предназначена для размола малых партий материала свободного от стального намола, ведь можно применить барабан и мелющие тела из такого материала, намол от которых будет полностью инертен.

Несомненным преимуществом консольной мельницы с съемным барабаном является отсутствие необходимости вынимать барабан из мельницы и осуществлять его транспортировку от мельницы до стола и обратно: это исключает риск разбить барабан – особенно это актуально для барабанов объемом от 8 л. Для фиксации крышки при вращении барабана в стальном ложементе предусмотрены открытые пазы, через которые барабан фиксируется крепежной скобой с винтовым фиксатором.

Для операции загрузки/выгрузки под барабан устанавливается выкаткой двухуровневый поддон (верхним уровнем является емкость с дном в виде сетки – размер ячейки сетки меньше, чем размер применяемых размольных шаров; нижним уровнем является емкость для сбора размолотого материала).

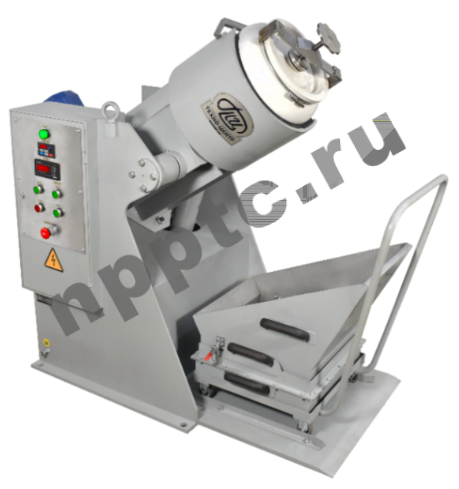

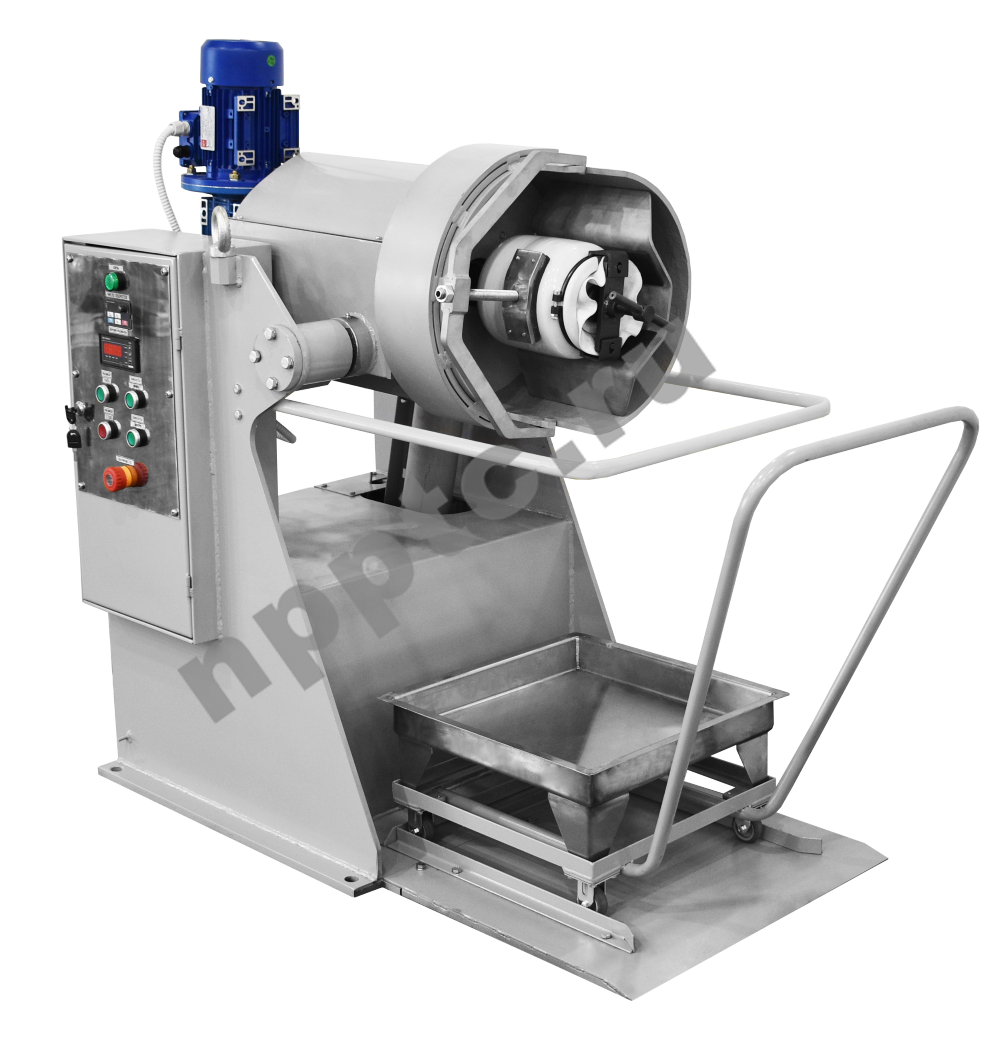

Лабораторная шаровая мельница МШФА-12

Конструкцией мельниц серии МШФА обеспечивается возможность установки фарфоровых барабанов ГОСТ9147-80 (2, 4, 8, 12 л). Мельницы МШФА используются для тонкого размола и широко применяются в производстве изделий из тонкой керамики, приготовления глазурей, сурика, эмалей, пигментов, фармацевтических препаратов: в результате размола получается порошок, свободный от металлических примесей (намола) с возможностью автоматического подъема-опускания размольного барабана.

Рекомендуются к применению в лабораториях и производствах, позволяют выполнять:

Тонкий и сверхтонкий (<1 мкм) размол:

Сухой или мокрый размол широкого спектра материалов

Смешивание:

Могут применяться как смеситель

Лабораторные консольные шаровые мельницы со съемным барабаном — это современное оборудование, разработанное для эффективного и точного размола материалов. Они идеально подходят для исследовательских лабораторий, опытных производств и промышленных предприятий, где требуется получать тонкодисперсные порошки или тщательно смешанные составы без риска загрязнения металлическими примесями.

Завод специального машиностроения ООО «Техно-центр» выпускает мельницы с учетом потребностей различных отраслей — от фармацевтики и электроники до металлургии и керамического производства. Более 25 лет предприятие специализируется на выпуске оборудования для тонкой обработки материалов, что подтверждается патентами, внедренными разработками и положительными отзывами клиентов.

Преимущества конструкции

Основная особенность консольных мельниц — возможность работы со съемными фарфоровыми барабанами. Такое исполнение:

исключает необходимость постоянного извлечения тяжелых барабанов при загрузке и выгрузке материала;
обеспечивает высокую степень защиты от повреждений и продлевает срок службы оборудования;
позволяет использовать барабаны из различных материалов (фарфор, агат, яшма, оксид алюминия и др.), что открывает широкие технологические возможности;
гарантирует точность исследований благодаря предотвращению примесей, возникающих при использовании металлической футеровки.

Дополнительным удобством является использование двухуровневого поддона для разделения готового продукта и мелющих тел.

Практические задачи, которые решают мельницы

Лабораторные консольные шаровые мельницы со съемным барабаном применяются для:

тонкого и сверхтонкого размола порошков с получением дисперсности до 1–10 мкм;
сухого и мокрого помола материалов различной твердости;
смешивания порошков, суспензий и паст;
подготовки глазурей, эмалей, пигментов и фармацевтических субстанций;
работы с трудноразмалываемыми веществами, в том числе в среде инертных газов.

Таким образом, одна установка способна заменить несколько отдельных агрегатов, снижая затраты предприятия и упрощая технологические процессы.

Возможности комплектации

Заказчик может выбрать оптимальную конфигурацию под свои задачи:

барабаны из фарфора или нержавеющей стали, а также из специализированных материалов (Al₂O₃, ZrO₂, WC, SiC, полиуретан, фторопласт);
мелющие шары разных диаметров и состава;
системы подачи инертного газа для работы в контролируемой среде;
вариант исполнения электрооборудования во взрывобезопасном корпусе;
индивидуальное изготовление ложемента и габаритов станины.

Подобная гибкость делает мельницы универсальными и востребованными как в лабораториях, так и в серийном производстве.

Почему выбирают ООО «Техно-центр»

Полный производственный цикл: от проектирования и изготовления до пуско-наладки.
25-летний опыт работы в области специального машиностроения.
Ориентация на заказчика: каждая мельница адаптируется под конкретные технологические требования.
Качество и надежность: оборудование используется как малыми предприятиями, так и крупнейшими заводами оборонно-промышленного комплекса.
Отечественное производство: выгодные цены и сервисная поддержка на территории России.

Лабораторные консольные шаровые мельницы со съемным барабаном — это оборудование, сочетающее надежность, универсальность и точность. Они обеспечивают высокое качество размола и смешивания, сокращают время технологических операций и позволяют работать с широким спектром материалов.

Завод специального машиностроения ООО «Техно-центр» приглашает к сотрудничеству предприятия, для которых важны эффективность, долговечность и адаптивность оборудования. Сделайте выбор в пользу надежного российского производителя и получите современную мельницу, полностью отвечающую вашим задачам.
