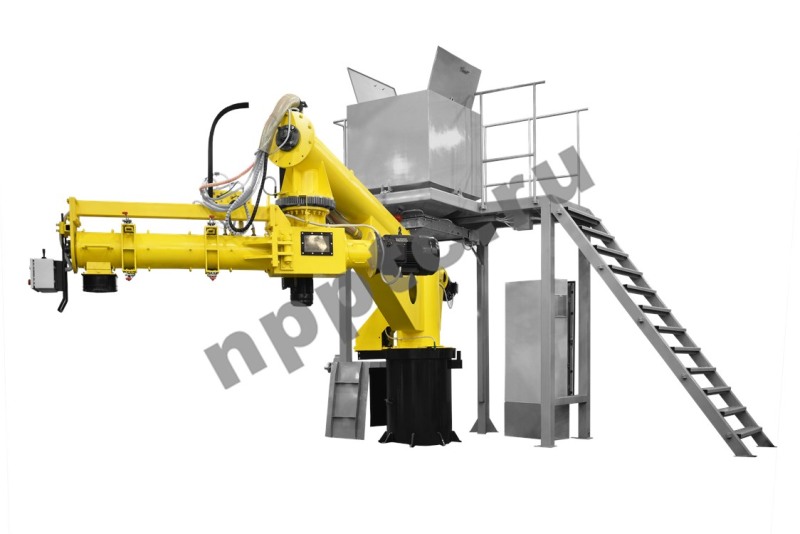

Двухрукавный смеситель ХТС непрерывного действия с поворотными рукавами

Двухрукавный смеситель ХТС непрерывного действия работает в составе технологии холодно-твердеющих формовочных смесей. В этой технологии песчаная основа смешивается со связующим и отверждающим компонентом непосредственно перед формованием. После ввода химических компонентов смесь сохраняет рабочую подвижность ограниченное время, а затем начинает твердеть без нагрева. Поэтому установка должна не просто перемешать материал, а обеспечить быстрый, непрерывный и контролируемый процесс: дозировать песок, ввести связующее компоненты в нужной пропорции, равномерно распределить их по зернам наполнителя и сразу подать готовую смесь в форму или стержневой ящик.

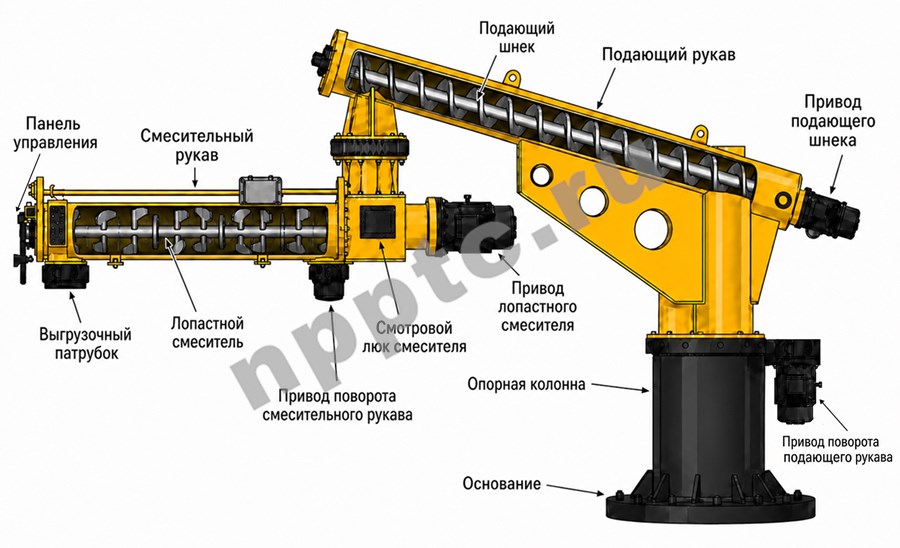

На первом этапе песок или другой формовочный наполнитель поступает из загрузочного бункера в первый рукав установки. Этот рукав выполняет функцию шнекового дозатора. Внутри него расположен подающий шнек, который перемещает материал от зоны загрузки к узлу перегрузки и формирует стабильный поток песчаной основы. Для ХТС-процесса это важно, потому что расход связующего и отверждающего компонента должен соответствовать фактическому расходу песка. Если подача песка нестабильна, нарушается рецептура смеси, меняется скорость твердения, прочность формы и качество последующей отливки.

Далее материал из шнекового дозатора поступает в узел перегрузки, через который он передаётся во второй рукав — лопастной смеситель. На этом этапе заканчивается дозированная подача сыпучей основы и начинается формирование рабочей ХТС-смеси. Узел перегрузки обеспечивает переход материала из подающего рукава в смесительный без промежуточного накопления, чтобы песок непрерывно поступал в зону смешивания.

Во второй рукав дозированно вводятся химические компоненты: связующее и отверждающий компонент. Их состав зависит от применяемой технологии — например, Альфа-сет, Фуран, Резол-CO₂, Жидкое стекло, Пеп-сет или Фоскон. В любом из этих процессов задача смесителя остаётся одинаковой: подать компоненты раздельно и точно, ввести их в поток песка и быстро распределить по объёму материала. От точности дозирования зависит живучесть смеси, скорость отверждения, конечная прочность формы, расход химии и стабильность технологического процесса.

Основное перемешивание происходит во втором рукаве. Внутри него установлен один смесительный вал с лопатками. При вращении вал продвигает материал вдоль рукава и одновременно интенсивно перемешивает его. Лопатки разрыхляют поток песка, разбивают локальные скопления жидких компонентов, перекидывают материал внутри корпуса и обеспечивают контакт связующего с поверхностью зерен. В результате формируется однородная холодно-твердеющая смесь, в которой связующее и отверждающий компонент равномерно распределены по песчаной основе.

Для технологии ХТС важно, что перемешивание выполняется за короткое время и непосредственно перед выгрузкой. После контакта связующего с отверждающим компонентом начинается химическая реакция твердения, поэтому смесь нельзя долго хранить внутри оборудования или транспортировать через лишние промежуточные узлы. Смесительный рукав должен обеспечить достаточную интенсивность замеса, но не задерживать материал дольше необходимого.

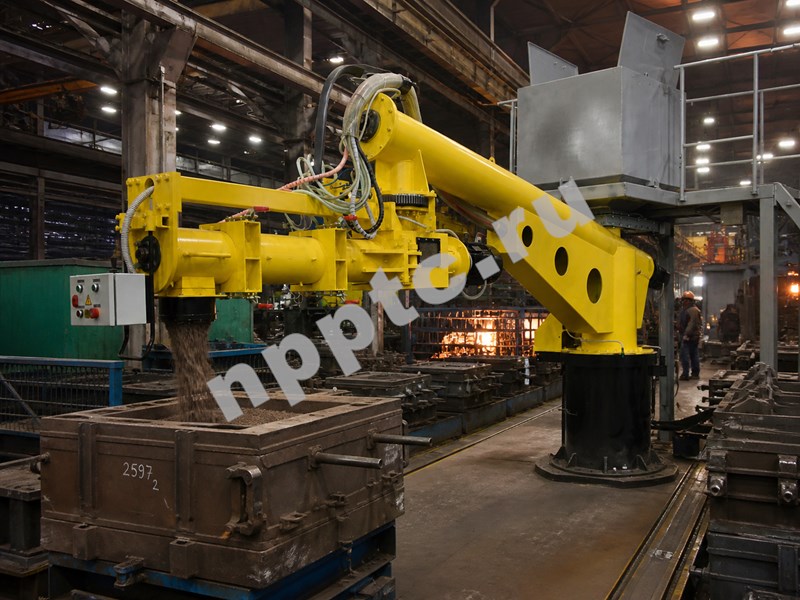

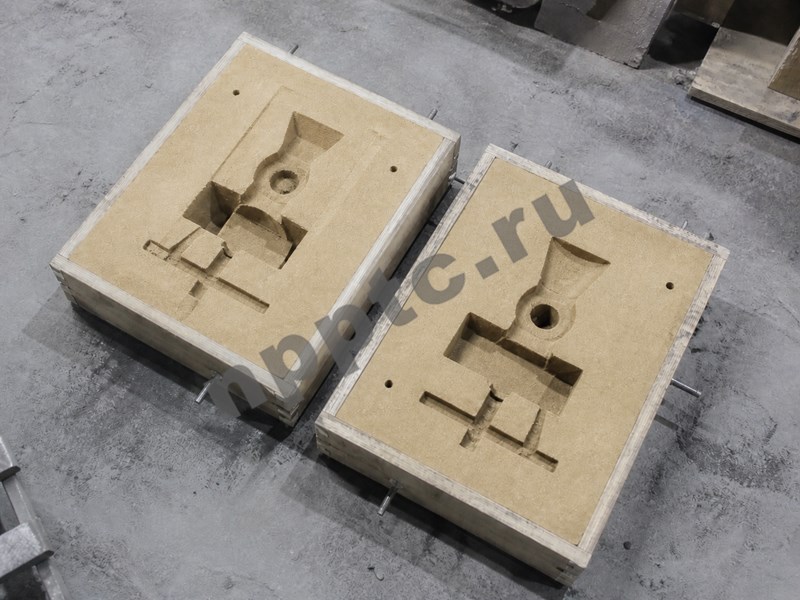

Готовая смесь перемещается к выгрузочному патрубку и сразу подаётся в опоку, литейную форму, стержневой ящик или другую рабочую зону. После заполнения смесь уплотняется или распределяется по форме согласно технологическому процессу и постепенно твердеет при комнатной температуре. В результате образуется литейная форма или стержень, которые затем используют для последующей заливки расплавленного металла.

Таким образом, принцип работы установки можно описать как непрерывную технологическую цепочку: песок из бункера поступает в шнековый дозатор, дозированно передаётся в лопастной смеситель, смешивается со связующим и отверждающим компонентом, после чего готовая ХТС-смесь сразу выгружается в форму. Главная задача оборудования — обеспечить стабильную рецептуру, равномерное смешивание и минимальное время между приготовлением смеси и её применением.

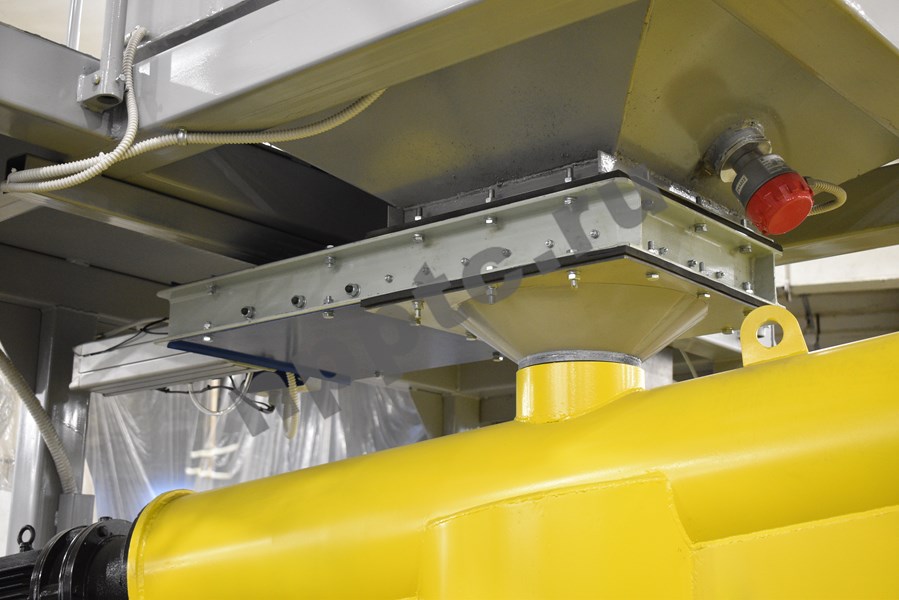

1. Расходный бункер с пневматическим клапаном позволяет дозировать объём партии песка или другого минерального наполнителя перед подачей в смеситель. Такое решение удобно для организации отдельного участка подготовки литейных форм по ХТС-процессам, в том числе на производствах, где формовка не является основным технологическим направлением.

2. Шнековая подача песка обеспечивает равномерное и контролируемое поступление материала в смесительную зону. За счёт стабильной подачи снижается риск перепадов состава смеси, а качество перемешивания становится более предсказуемым.
3. Электронная регулировка скорости вращения шнеков позволяет адаптировать производительность установки под конкретный состав смеси, размер формы и требуемый темп работы. Оператор может изменять подачу материала без механической перенастройки оборудования.
4. Подающий рукав со встроенным шнеком размещается на опорной колонне и служит для транспортирования песка от бункера к зоне смешивания. Конструкция рукава рассчитана на непрерывную работу и равномерную подачу материала в процессе приготовления ХТС-смеси.

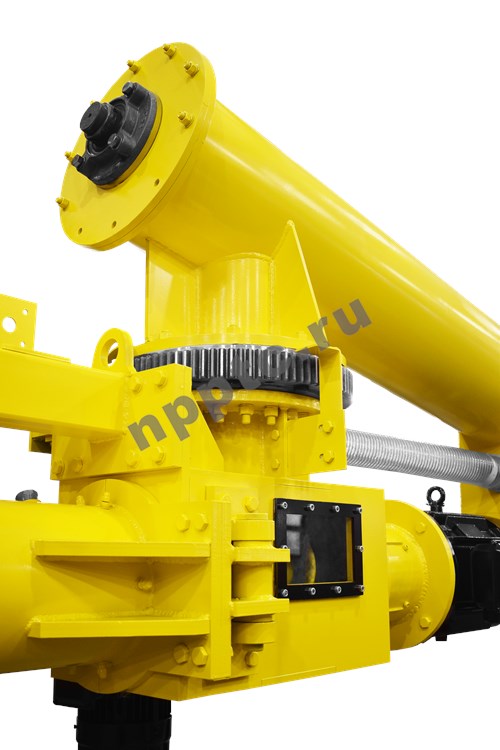

5. Поворотная опора с подшипником и зубчатым венцом обеспечивает лёгкое вращение подающего рукава вокруг точки опоры. Это позволяет оператору перемещать выгрузочную зону по траектории заполнения формы, не останавливая процесс приготовления смеси.
6. Привод поворота рукава на базе мотор-редуктора снижает физическую нагрузку на оператора и делает перемещение рукава более плавным. Такая конструкция особенно важна при работе с крупными опоками, формами сложной геометрии или при длительных сменах.

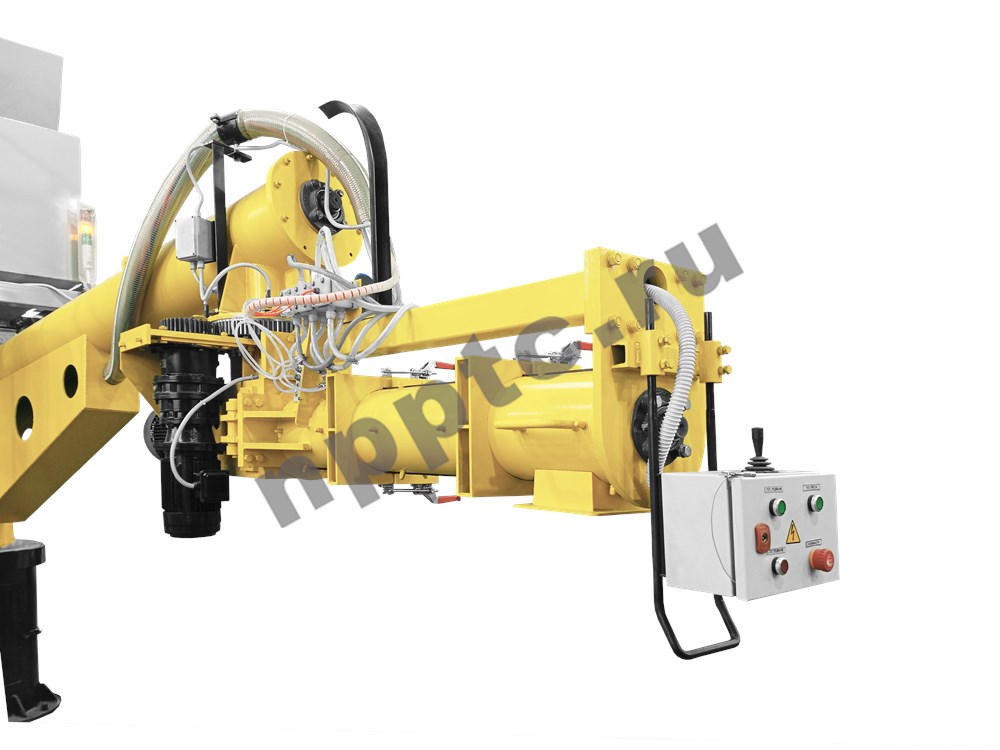

7. Гибкая суставная конструкция рукавов расширяет рабочую зону смесителя и позволяет точно подводить выгрузочный патрубок к нужному участку формы. Благодаря сочленённой схеме установка удобна при заполнении крупных, вытянутых или нестандартных литейных форм.

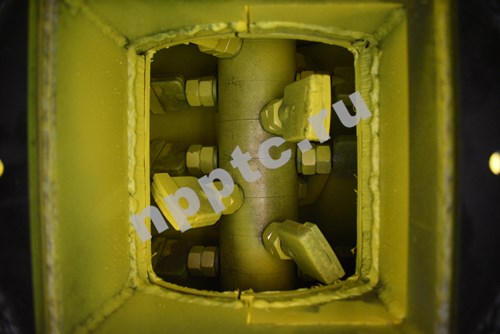

8. Рукав сочленения с инспекционными проёмами упрощает доступ к внутренним узлам для осмотра, очистки и технического обслуживания. Это сокращает время простоя и облегчает контроль состояния оборудования после работы с химически твердеющими смесями.

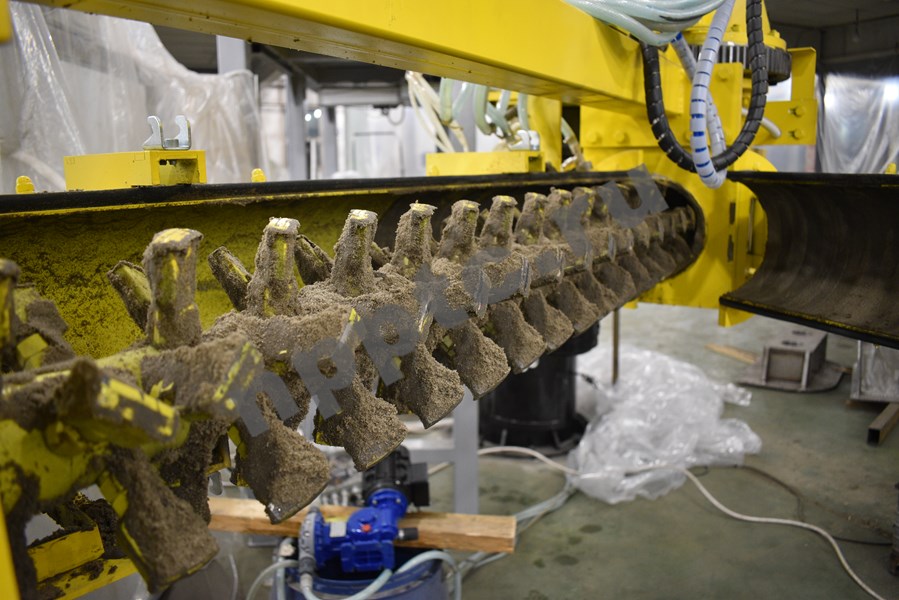

9. Смешивающий рукав с лопатками разного назначения обеспечивает интенсивное перемешивание песка, смолы, катализатора и отвердителя непосредственно перед выгрузкой. Смешивающие, подбрасывающие и отбивные лопатки помогают равномерно распределить жидкие компоненты по массе песка и снизить образование комков.
10. Износостойкая облицовка смешивающего рукава защищает внутренние поверхности от абразивного воздействия песка. Такая защита увеличивает срок службы оборудования и помогает сохранить стабильную геометрию смесительной зоны.

11. Износостойкие вкладыши и наплавка рабочих элементов применяются в зонах наиболее интенсивного контакта с абразивным материалом. Использование усиленных поверхностей, включая наплавку на основе карбида вольфрама, повышает ресурс лопаток, стенок и других нагруженных деталей.
12. Выгрузная воронка для готовой смеси направляет перемешанную ХТС-смесь непосредственно в форму, опоку или стержневой ящик. Она помогает аккуратно распределять поток материала и снижает потери смеси при заполнении.

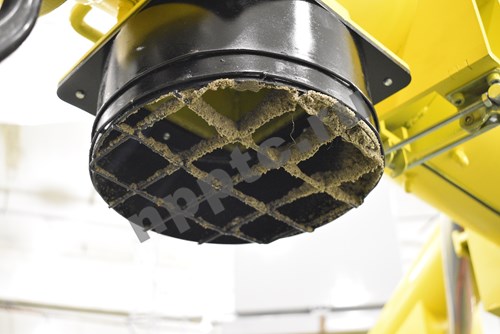

13. Защитная решётка на выгрузной воронке предотвращает доступ рук оператора к зоне вращения вала и лопаток. Это повышает безопасность обслуживания и исключает случайный контакт с подвижными элементами во время работы смесителя.

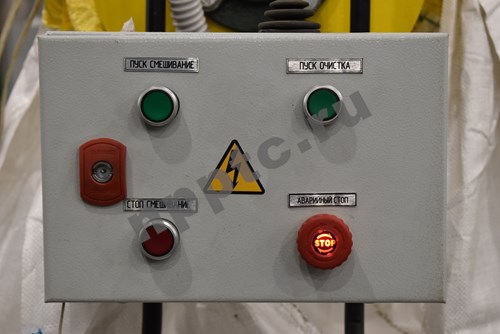

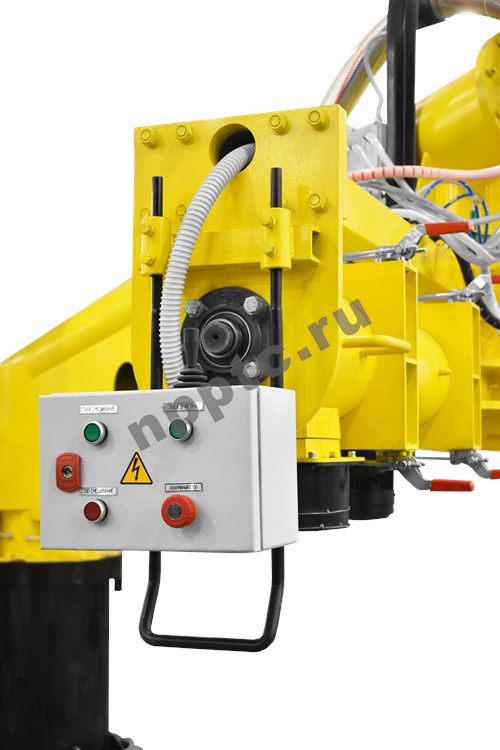

14. Панель оператора у выгрузочного патрубка размещается в передней части смешивающего рукава, рядом с рукояткой или зоной управления перемещением. Такое расположение позволяет оператору одновременно контролировать подачу смеси, положение рукава и процесс заполнения формы.

15. Панель управления с джойстиком и режимом паузы делает управление смесителем более эргономичным. Оператор может точно перемещать рукав, временно приостанавливать процесс и быстро возвращаться к заполнению формы без лишних действий.
16. Возможность вынесения органов управления на удобную сторону позволяет адаптировать рабочее место под планировку участка и привычный маршрут оператора. Это особенно полезно при установке смесителя в составе формовочной линии или конвейерного участка.

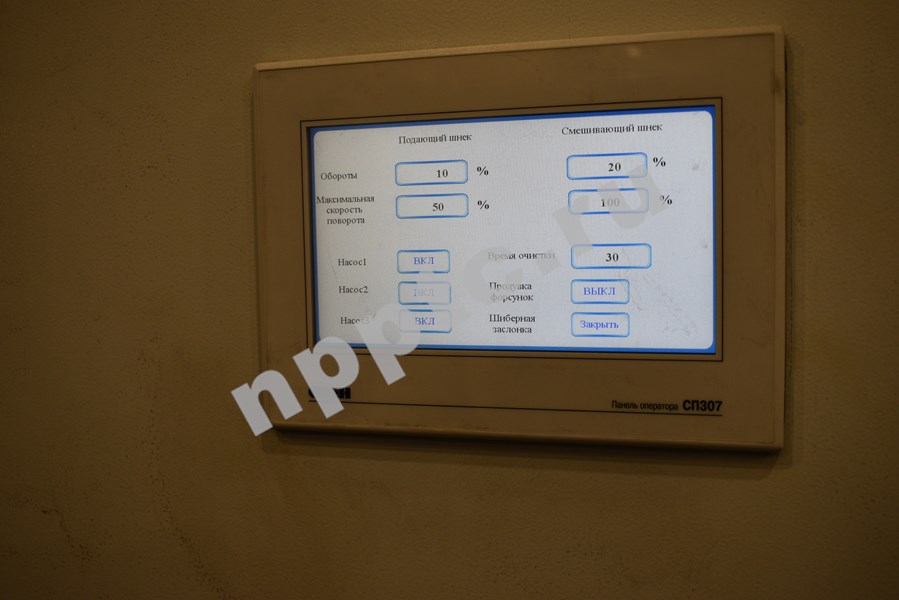

17. Шкаф управления с графической панелью оператора обеспечивает настройку, контроль и отображение технологических параметров работы установки. Через дисплей оператор может видеть производительность, состояние приводов, дозирование компонентов и сообщения системы.

18. Контроллер ПЛК и интерфейс HMI отвечают за автоматическое управление процессами подачи, дозирования и контроля работы смесителя. Такая система обеспечивает повторяемость рецептур, снижает влияние человеческого фактора и упрощает настройку оборудования.
19. Система автоматического электронного дозирования компонентов контролирует расход песка, смолы, катализатора и отвердителя в заданных пропорциях. Это важно для стабильного твердения ХТС-смеси, прочности формы и качества поверхности будущей отливки.
20. Шкаф с насосами и контурами подачи связующих объединяет оборудование для подачи жидких компонентов в смесительный рукав. Размещение насосов в отдельном узле упрощает обслуживание, настройку дозирования и контроль состояния магистралей.
21. Комплект насосов для смолы, катализатора и отвердителя позволяет работать с несколькими химическими компонентами, которые подаются раздельно и смешиваются только в зоне приготовления смеси. Это повышает точность дозирования и снижает риск преждевременного отверждения состава.
22. Впрыскивающие клапаны на смесительном желобе обеспечивают управляемую подачу жидких компонентов в поток песка. Электропневматический привод и ручной клапан позволяют сочетать автоматическую работу с возможностью локального обслуживания или настройки.
23. Форсунки с распылением сжатым воздухом улучшают распределение жидких связующих по массе песка. Более равномерное распыление помогает быстрее получить однородную смесь и снижает локальные зоны переувлажнения или недостатка связующего.
24. Система непрерывной циркуляции жидких компонентов поддерживает движение смолы, отвердителя и катализатора в контурах подачи. Это помогает предотвратить застой, осаждение примесей и ухудшение стабильности дозирования при длительной работе.
25. Холодильная камера или узел поддержания температуры используется для хранения и стабилизации чувствительных химических компонентов. Поддержание заданной температуры помогает сохранить свойства связующих и обеспечить предсказуемое время живучести смеси.
26. Толстостенная стальная рама и усиленный корпус обеспечивают жёсткость конструкции при постоянных нагрузках, вибрациях и перемещении рукавов. Дополнительные продольные и поперечные рёбра жёсткости повышают надёжность установки в условиях литейного производства.
27. Стальной пьедестал или основание служит устойчивой опорой для колонны, поворотных узлов, приводов и рукавов смесителя. Прочная база снижает вибрации, повышает точность перемещения и обеспечивает безопасную работу оборудования.
28. Комплект электрооборудования и кабельных линий обеспечивает подключение приводов, датчиков, конечных выключателей и исполнительных механизмов. Правильно организованная электрическая часть повышает надёжность работы смесителя и упрощает диагностику неисправностей.
29. Световая и звуковая сигнализация информирует оператора о рабочих режимах, предупреждениях и аварийных состояниях. Трёхцветная сигнальная лампа и отключаемый звуковой сигнал помогают быстро реагировать на отклонения в работе оборудования.
30. Кнопка аварийного отключения позволяет немедленно остановить установку при возникновении опасной ситуации. Она размещается в зоне быстрого доступа оператора и является обязательным элементом безопасной эксплуатации смесителя.
